انواع مختلفی از الکتروپمپ های شناور وجود دارد و رایج ترین آنها در آبیاری چاه ها، الکتروپمپ های شناور پر از روغن و آب هستند. با در نظر گرفتن پمپ شناور چاه عمیق سری QJ به عنوان مثال، این مقاله به طور خلاصه ساختار پمپ های شناور چاه عمیق را معرفی می کند.
ساختار یک پمپ شناور چاه عمیق همانطور که در شکل نشان داده شده است عمدتاً از یک پمپ آب، یک موتور الکتریکی، یک ورودی و یک دستگاه آب بندی تشکیل شده است.
پمپ آب در انتهای بالایی الکتروپمپ شناور قرار دارد که عمدتاً از پروانه، محفظه راهنما، شفت پمپ، یاتاقان های لاستیکی و سایر اجزا تشکیل شده است. شفت پمپ و شفت موتور توسط یک کوپلینگ سیلندر به هم متصل می شوند. پروانه یک پروانه بسته گریز از مرکز است و به منظور جلوگیری از معکوس شدن پمپ آب در هنگام خاموش شدن، یک شیر چک در انتهای بالایی تعبیه شده است.
قسمت موتور در انتهای پایینی الکتروپمپ شناور قرار دارد که عمدتاً از اجزایی مانند روتور، استاتور، یاتاقان راهنما، یاتاقان رانش و فیلم تنظیم کننده فشار تشکیل شده است. سیم پیچ پلاستیکی یا استاتور از سیم الکترومغناطیسی با روکش نایلونی عایق بندی شده پلی اتیلن ساخته شده است. داخل موتور با آب تمیز پر می شود تا یاتاقان های موتور خنک شود. یک فیلم تنظیم کننده فشار لاستیکی در پایین موتور تعبیه شده است تا تغییرات فشار آب داخل بدنه ناشی از افزایش دمای موتور را تنظیم کند.
دستگاه ورودی و آب بندی در وسط الکتروپمپ شناور قرار دارد. دستگاه آب بندی در انتهای بالایی موتور قرار دارد و از یک حلقه شن و ماسه پرتاب و یک مهر و موم روغن اسکلت دستگاه های جلو و عقب تشکیل شده است. وظیفه آن جلوگیری از ورود رسوب به داخل موتور است.
معنی مدل 200-QJ80-55/5 پمپ شناور چاه عمیق: 200- حداقل قطر سوراخ چاه مناسب برای این پمپ 200 میلی متر است. پمپ شناور چاه عمیق QJ; 80- نرخ جریان نامی 80m3/h; 55- کل هد امتیازی 55 متر است. 5 مرحله پمپ آب.

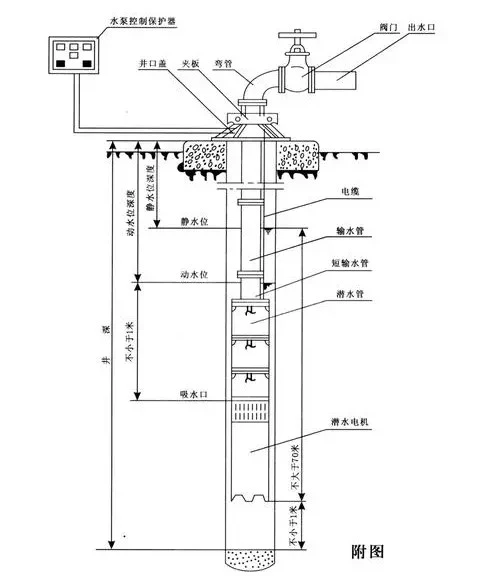

نمودار ساختاری پمپ شناور چاه عمیق به شرح زیر است:
